顏料黃183（Pigment Yellow 183）耐高溫紅光黃顏料性能和應(yīng)用與合成工藝解析

• 中文名：顏料黃183
• 英文名：Pigment Yellow 183（PY183）
• CAS號(hào)：65212-77-3
• C.I.結(jié)構(gòu)號(hào)：18792
• 化學(xué)結(jié)構(gòu)：單偶氮鈣鹽色淀
• 色相/色光：紅光黃色
• 化學(xué)文摘名稱(chēng)：4,5-二氯-2-[[4,5-二氫-3-甲基-5-氧代-1-(3-磺基苯基)-1H-吡唑-4-基]偶氮]苯磺酸鈣鹽（1:1）
  4,5-dichloro-2-[[4,5-dihydro-3-methyl-5-oxo-1-(3-sulfophenyl)-1H-pyrazol-4-yl]azo]benzenesulfonic acid, calcium salt (1:1)
• 分子式：C??H??Cl?N?O?S?Ca
• 分子量：545.40

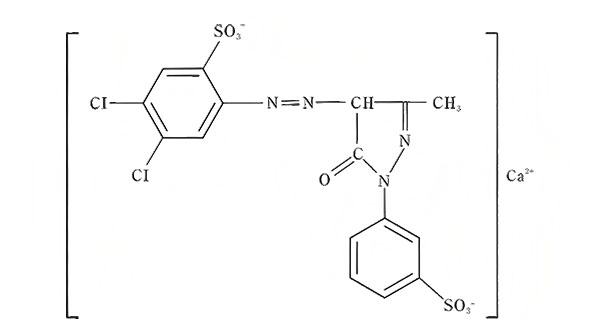

• 分子結(jié)構(gòu)圖：

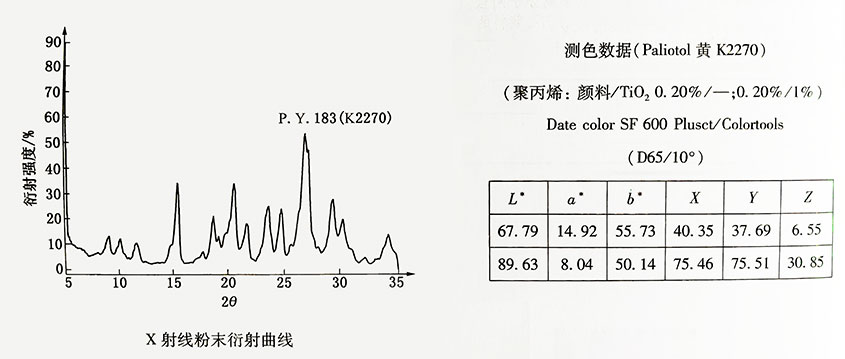

一、顏料黃183性能特點(diǎn)

顏料黃183（Pigment Yellow 183）是一種紅光黃色偶氮鈣鹽色淀類(lèi)有機(jī)顏料，有良好的分散性、優(yōu)異的熱穩(wěn)定性、出色的耐光性和良好的耐遷移性等特點(diǎn)。雖然其著色力相較某些有機(jī)顏料略低，但因其具備較高的高溫穩(wěn)定性和耐候性能，近年來(lái)成為塑料行業(yè)中廣泛采用的高性能顏料之一。

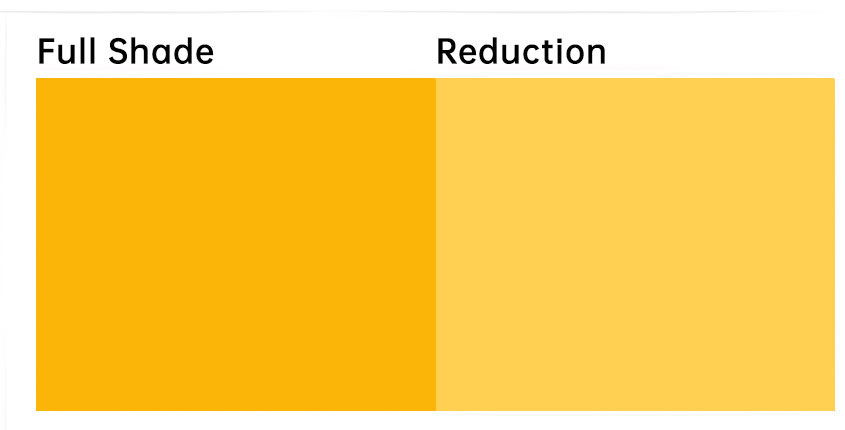

• 顏色表現(xiàn)：紅光黃色，色澤鮮艷。

• 熱穩(wěn)定性：具有出色的熱穩(wěn)定性（高達(dá) 300°C），適用于需要在較高溫度下加工的塑料產(chǎn)品著色。

• 無(wú)翹曲性：在1/3標(biāo)準(zhǔn)深度（SD）下，用于高密度聚乙烯（HDPE）時(shí)可耐熱達(dá)300°C，并且無(wú)翹曲變形。

• 耐光與耐候性：耐曬牢度可達(dá)7~8級(jí)，并且在全陰處具有出色的耐候性，適合戶(hù)外使用。

• 分散性能：極易分散于各種聚合物中，制備過(guò)程更為高效。

• 環(huán)保性能：不含重金屬、不含DCB，可用作鉻黃與二芳基黃系顏料的替代品。

• 低遷移性：在增塑PVC及其他高分子材料中具備優(yōu)良的抗遷移性能。

二、顏料黃183應(yīng)用領(lǐng)域

顏料黃183特別適合需要高溫加工和優(yōu)良耐候性的塑料制品，可廣泛用于以下材料和工藝中：

• 塑料類(lèi)：

  • 聚烯烴（PP、PE、LLDPE、LDPE、HDPE）

  • 工程塑料（ABS、SAN、ASA、POM、PET；PA除外）

  • 熱塑性聚氨酯（PUR）、聚苯乙烯（PS）、聚甲基丙烯酸甲酯（PMMA）

  • 聚氯乙烯（PVC）軟質(zhì)/硬質(zhì)制品

• 橡膠與彈性體

• 涂料類(lèi)：

  • 工業(yè)涂料、卷材涂料、粉末涂料、建筑涂料等

• 其他應(yīng)用：

  • 吹塑、注塑、纖維、薄膜、PVC電纜包覆等

其高熱穩(wěn)定性、不翹曲性和良好的環(huán)保性，使其成為傳統(tǒng)鉻黃等含鉛顏料的環(huán)保替代方案。特別是在HDPE中，可在低濃度下使用，仍保持高熱穩(wěn)定性，適合淺色配色體系。

三、顏料黃183使用建議與著色力

• 在PVC中配制1/3 SD色深（搭配1%鈦白粉）時(shí)所需顏料量為0.34%

• 在HDPE中配制1/3 SD色深（搭配1%鈦白粉）時(shí)所需顏料量為0.43%

• 推薦用于對(duì)尺寸穩(wěn)定性要求高的高溫注塑應(yīng)用

四、顏料黃183合成方工藝

顏料黃183的合成屬于典型的色淀類(lèi)偶氮顏料制備路線(xiàn)：

1. 重氮化：使用2-氨基-4,5-二氯苯磺酸作為重氮組分，在水溶液中加入亞硝酸鈉進(jìn)行重氮化處理；過(guò)量亞硝酸通過(guò)加入氨磺酸去除。

2. 偶合反應(yīng)：將所得重氮鹽與1-(3'-磺酸苯基)-3-甲基-5-吡唑啉酮在pH 5~6的弱酸性條件下進(jìn)行偶合反應(yīng)。

3. 沉淀轉(zhuǎn)化：偶合物進(jìn)一步與氯化鈣反應(yīng)生成鈣鹽色淀。

4. 后處理：加熱、過(guò)濾、洗滌并干燥等處理，得到最終顏料黃183產(chǎn)品。

五、總結(jié)

有機(jī)顏料黃183憑借其優(yōu)異的熱穩(wěn)定性、耐光耐候性以及出色的耐遷移性等特點(diǎn)，成為塑料、涂料等行業(yè)中高性能紅光黃色顏料的理想選擇。它不僅可以替代傳統(tǒng)含鉛顏料，同時(shí)也能滿(mǎn)足現(xiàn)代高溫加工工藝的需求。
